高周波模具一般分為三大類：高周波同步熔斷模具、高周波雕刻模具、高周波封口模具。它主要是采用銅或鋁制作，相比較下銅模要比鋁模貴，導電性也比較好，高周波模具主要分為熔斷模具上模為優質銅條、切刀為激光切刀，具有傳熱好、切邊光滑無任何毛刺便于撕料。高周波雕刻模具采用電腦刻花，具有紋路清晰、大小均勻一至并可根據客戶要求定制各類花紋(直紋、斜紋、三角紋、點紋等)，高周波封口模具需要提供吸塑和紙卡的包裝樣板，大多為手工制作及電腦鑼。

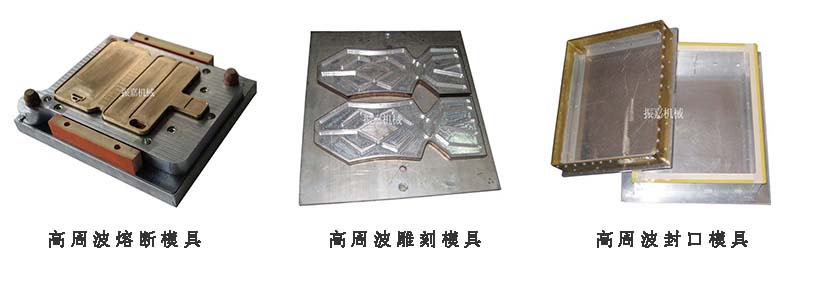

高周波模具展示圖（如下圖）

高周波模具圖片

高周波模具材料：

(一)高周波銅模(以車門板壓紋銅模為例)

銅模制作方式為：

(1)依圖面制作出所須的尺寸及形狀。

(2)銅片納入后須加以整平。

(3)依模具圖申購所須的材料規格。(含銅片、固定器及鋁板)

(4)加工所制作的尺寸形狀之兩面為平行。(銅片的高度皆等高，平行度公差需在+-0.05㎜以?xún)?nèi))。

(5) 制作扶持器，上方貼泡棉，其高度約低于銅模面3-5㎜。

(6)將成品圖貼合在鋁板上，再將所有的銅片依圖面形狀分別以固定器將之固定于鋁板上。(固定器須于事前做妥統一規格)。

(7)將固定器A也固定于鋁板上以作為車門板尺寸之定位。

(8)制作車門板固定器A(固定器A為依據圖面所給之尺寸)。

(9)左右兩端各制作一支手把分別固定于鋁板上，以利于搬運。

(10)再確認模具各部位尺寸是否正確。

(11)試模(電流、壓力、屏流會因模具之大小而有差異)。

高周波模具設計：

(1)圖面尺寸確認。

(2)產設提供2D或3D成品圖。

(3)繪制模具各單件圖。

(4)繪制模具總成圖：設定閉模高度。

(5）出圖(CAM程式轉換)

  佛山市振嘉機械設備有限公司是一家專業生產機器及配套模具的生產廠家，設有獨立的模具生產制造部，該部門設有CNC機，磨床，銑床，切割器等加工模具設備，本廠生產的高周波模具采用優質銅件及合金鋁料由十幾年經驗的老師傅生產出來，具有先進、可靠的質保體系。可根據客戶要求設計出與機械相配套的緊密耐用模具。
